: UB500系列多參數差壓變送器選型手冊
UB500系列多參數差壓變送器選型手冊
* 來源 :捷控機電設備 * 作者 : 捷控機電設備編輯 *
UB500系列多參數差壓變送器，差壓、壓力采用單晶傳感器，過載性能好，自動溫度補償，介質溫度采用帶配電4-20mA輸入，集成一體化的差壓、壓力、溫度測量模塊，內置各種節流裝置、液位補償數據庫實現流量、液位自動溫、壓補償，高集成度其功能相當于三臺現場變送器和一臺流量積算儀之和，具有長期穩定性，高可靠性，使用方便，測量精度高、減少安裝工作量等優點，適用于氣體、液體、蒸汽的壓力、差壓、溫度、流量、液位、密度測量。
多參數變送器主要由單晶硅傳感器測壓元件、溫度傳感器、測量電路和過程連接件四部分組成。自由定義輸出變量2路4-20mA輸出，具有MODBUS通訊接口與能源計量系統無縫對接。

一、技術指標
壓力測量范圍：0～30MPa （絕壓）
差壓測量范圍：0～250KPa
介質溫度測量范圍：-50～600℃
精度：0.075、0.2級
差壓、壓力傳感器溫度： -10～60℃
電壓：標準24VDC
4-20mA負載能力：0-500Ω
防護等級：IP68
二、電氣連接方式

三、白努利流量計選型

: LB100系列白努利流量計選型手冊
LB100系列白努利流量計選型手冊
* 來源 :捷控機電設備 * 作者 : 捷控機電設備編輯 *

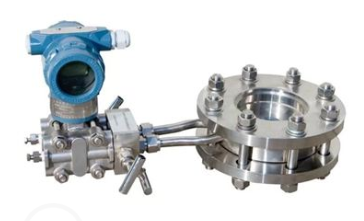

LB100系列白努利流量計，是將采用白努利方程標準節流元件與UB500多參數差壓變送器集成在一體，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的流量過程檢測、控制，儀表過載性能好，自動溫壓補償，具有長期穩定性，高可靠性，使用方便，測量精度高、無需引壓管減少安裝工作量等優點。
白努利流量計主要由節流元件、取壓元件、UB500多參數差壓變送器三部分組成。自由定義輸出變量2路4-20mA輸出，具有MODBUS通訊接口與能源計量系統無縫對接。
一、技術指標
公稱直徑：DN15mm- DN1200mm
壓力測量范圍：0～30MPa （絕壓）
差壓測量范圍：0～250KPa
介質溫度測量范圍：-50～600℃
流量精度：0.5、1級
量程比：氣體、液體1:15，蒸汽1：10
電壓：標準24VDC
4-20mA負載能力：0-500Ω
防護等級：IP68
二、電氣連接方式

三、白努利流量計選型

: LB100系列一體化孔板流量計
LB100系列一體化孔板流量計
* 來源 :捷控機電設備 * 作者 : 捷控機電設備編輯 *
LB100系列一體化孔板流量計，是將采用白努利方程標準節流元件與UB500多參數差壓變送器集成在一體，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的流量過程檢測、控制，儀表過載性能好，自動溫壓補償，具有長期穩定性，高可靠性，使用方便，測量精度高、無需引壓管減少安裝工作量等優點。
白努利流量計主要由節流元件、取壓元件、UB500多參數差壓變送器三部分組成。自由定義輸出變量2路4-20mA輸出，具有MODBUS通訊接口與能源計量系統無縫對接。

一、技術指標
公稱直徑：DN15mm- DN1200mm
壓力測量范圍：0～30MPa （絕壓）
差壓測量范圍：0～250KPa
介質溫度測量范圍：-50～600℃
流量精度：0.5、1級
量程比：氣體、液體1:15，蒸汽1：10
電壓：標準24VDC
4-20mA負載能力：0-500Ω
防護等級：IP68
二、電氣連接方式

PT100溫度變送器+接DC24V配電+，PT100溫度變送器-接4-20mA+

三、一體化孔板流量計選型

: LB100系列白努利流量計選型手冊
LB100系列白努利流量計選型手冊
* 來源 :捷控機電設備 * 作者 : 捷控機電設備編輯 *
LB100系列白努利流量計，是將采用白努利方程標準節流元件與UB500多參數差壓變送器集成在一體，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的流量過程檢測、控制，儀表過載性能好，自動溫壓補償，具有長期穩定性，高可靠性，使用方便，測量精度高、無需引壓管減少安裝工作量等優點。
白努利流量計主要由節流元件、取壓元件、UB500多參數差壓變送器三部分組成。自由定義輸出變量2路4-20mA輸出，具有MODBUS通訊接口與能源計量系統無縫對接。

一、技術指標
公稱直徑：DN15mm- DN1200mm
壓力測量范圍：0～30MPa （絕壓）
差壓測量范圍：0～250KPa
介質溫度測量范圍：-50～600℃
流量精度：0.5、1級
量程比：氣體、液體1:15，蒸汽1：10
電壓：標準24VDC
4-20mA負載能力：0-500Ω
防護等級：IP68
二、電氣連接方式

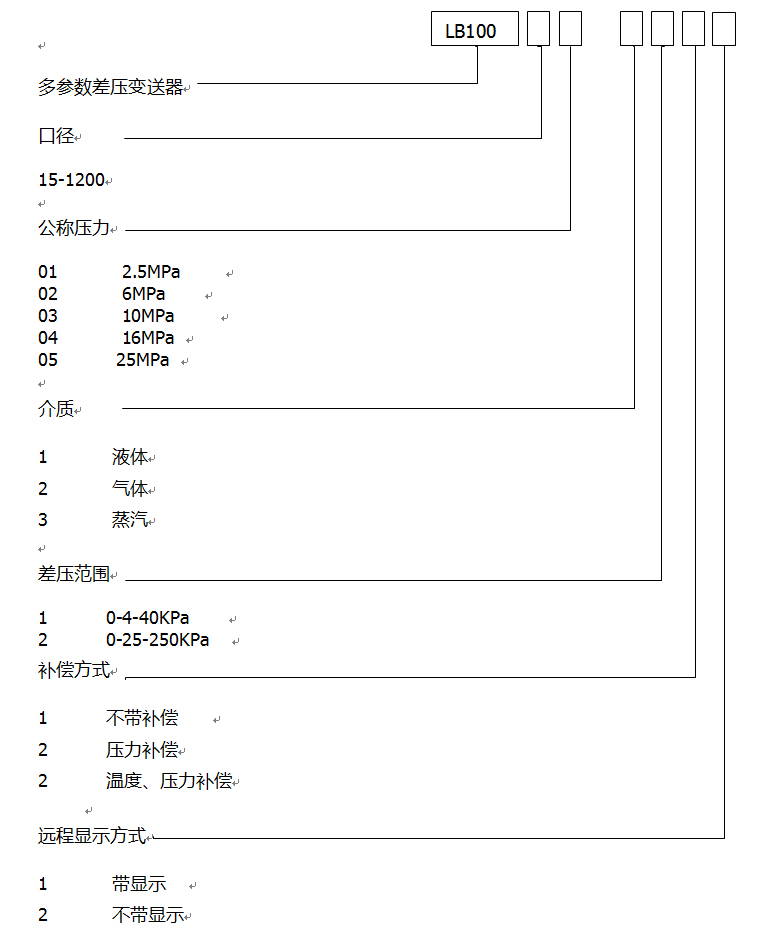

三、白努利流量計選型

四、白努利流量計設計參數

1、被測介質：                            介質成份：                             ；
2、最大流量：                    T/H                         Nm³/H；
5、平均操作壓力：              KPa，最高壓力：             KPa，當?shù)卮髿鈮海?nbsp;              KPa；
6、平均操作溫度：                   ℃，最高溫度：                     ℃；
7、介質密度：                    Kg/m³
8、工作工況介質粘度：                        mPa.s；
9、允許壓力損失：                       KPa；
10、20℃時管道實際內徑：                           mm；
11、外徑*壁厚：                           mm；
12、管道材質：                        ；
13、水平或垂直安裝：（1）水平      （2）垂直向上       （3）垂直向下        ；
